产品介绍

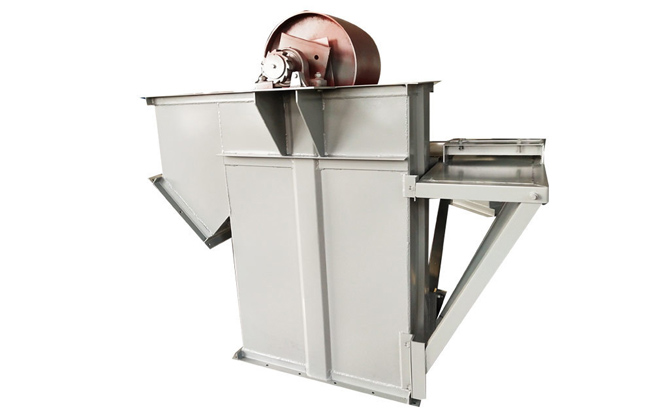

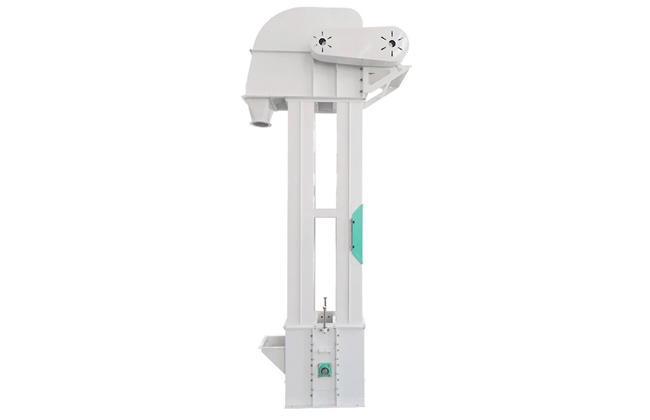

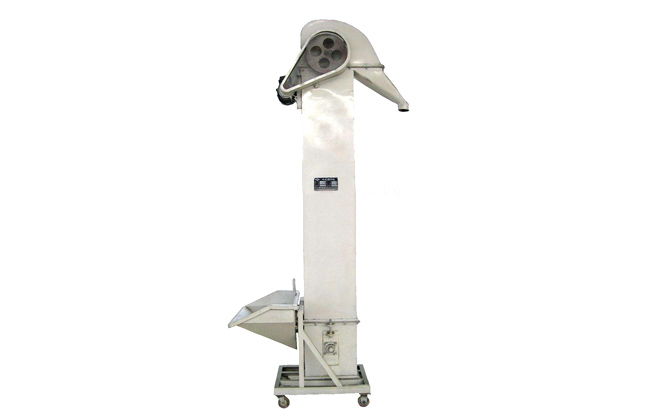

胶带斗式提升机垂直提升铜屑

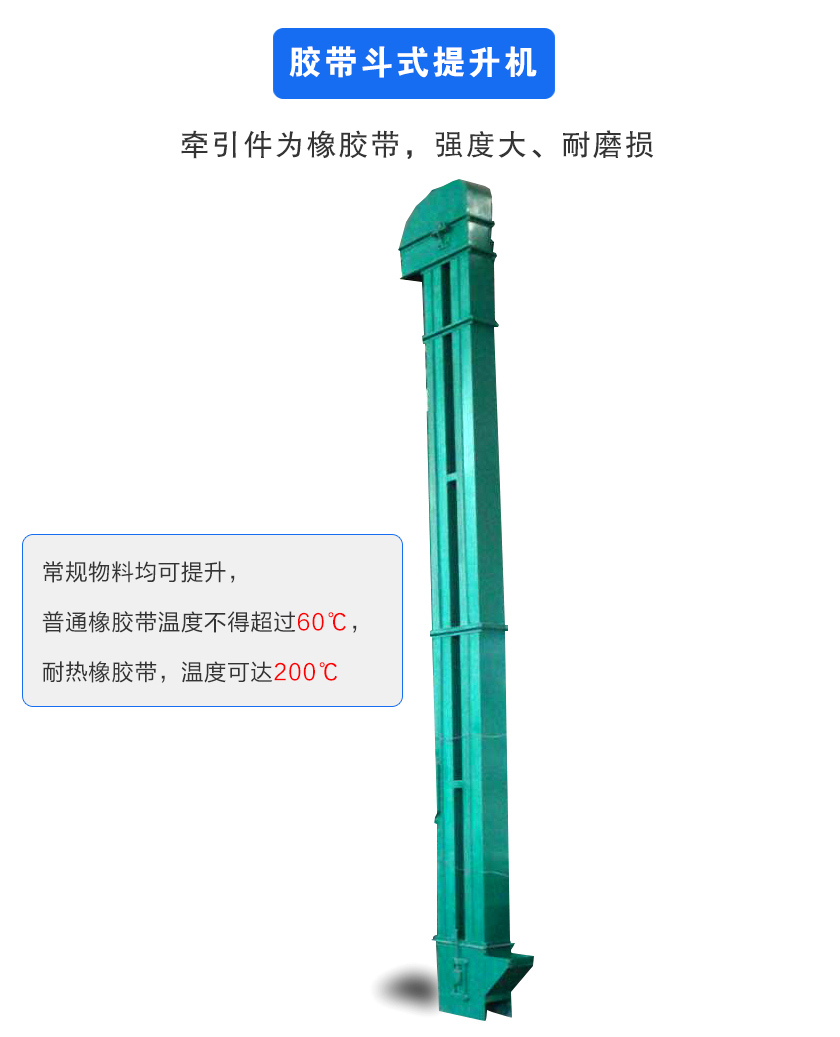

胶带斗式提升机是以橡胶带作为牵引构件的一种输送机，主要用于输送提升一些粉状、颗粒状及小块状等磨琢性低的物料，大汉胶带斗式提升机可按照输送物料的不同采用不同的性质的胶带牵引件，普通胶带物料温度不超过60℃，钢芯绳胶带允许输送的物料温度可达80℃，耐热型胶带允许物料温度在120℃。

胶带斗式提升机可根据料斗运行速度的快慢分为：离心式卸料、重力式卸料和混合式卸料三种，离心式卸料主要用于输送粉状、颗粒状、小块状等磨琢性小的物料，重力式卸料斗速较慢，适合输送块状、磨琢性大的物料。

细节与结构

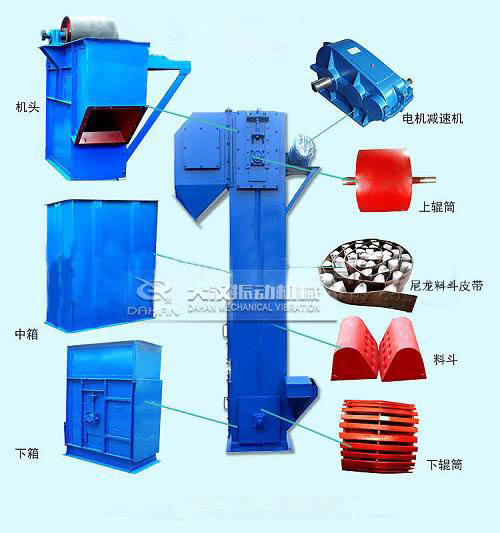

胶带斗式提升机主要由胶带、料斗、驱动装置、张紧滚筒、机壳上部、中间算、机座、观察孔、驱动装置、张紧装置、导向轨板等部分组成。

运行部件：高强度橡胶带为牵引件，配以专用的胶带接头和料斗固定件使胶带能长期可靠运行，料斗设计布局合理，并有不同型式排列，确保物料连续提升和卸出。平时注意钢芯胶带斗式提升机拉紧装置内是否有异常噪音或振动。

驱动装置：直交轴硬齿面的减速机与提升机主轴直联，配液力偶合器，慢速检修电机和逆止器，传动装置结构紧凑合理，，实现柔性起动。注意检查卸料溜子的物料流是否正常、是否堆积或堵塞、提升机机壳内的气压是否略为负。

上部装置：滚筒设计采用自动对中装置，滚筒采用高性能橡胶包胶，使用寿命长，摩擦力大；检查钢芯胶带斗式提升机减速机是否有泄漏、润滑油油位状况。

中部机壳：采用优化设计机壳，双通道设计，避免相对高速运行的胶带带来的涡流干扰，附设加强角钢。检查斗式提升机机壳的情况，是否有异响、是否有磨损或损坏的迹象。

下部装置：采用齿轮齿条张紧装置，同步调节张紧，尾部滚筒采用自动对中设计，并附设皮带防跑偏装置和料位控制仪。检查钢芯胶带斗式提升机驱动装置安装基座是否有损坏、有裂纹、螺栓是否松动。

保护装置：本机在头、尾部设置有防跑偏装置，在胶带跑偏时可输送信号至中控室，及时切断主电机电源，在提升机的尾部设有料位控制仪及旋转开关。注意检查所有的检查门和检查口是否关闭、是否正确密封。

技术参数

型号	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
输送量（m3/h）	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗宽（mm）	160				250				315				400
斗容（L）	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距（mm）	280		350		360		450		400		500		480		560
带宽（mm）	200				300				400				500
斗速（m/s）	1.4				1.6				1.6				1.8
物料量大块（mm）	25				35				45				55
型号	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
输送量（m3/h）	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗宽（mm）	500				630			160		250		350		450
斗容（L）	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距（mm）	500		625		710			300		400		500		640
带宽（mm）	600				700			200		300		400		500
斗速（m/s）	1.8				2			1		1.25		1.25		1.25
物料量大块（mm）	60				70			25		35		45		55

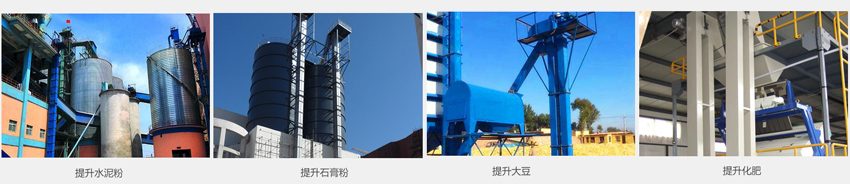

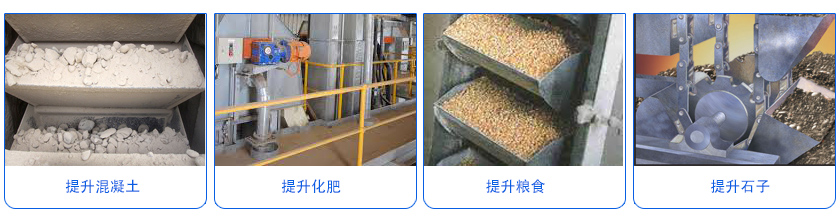

应用行业

胶带斗式提升机由于采用橡胶带为牵引件，特别适和自由流动的散装物料的连续垂直输送，进行了适当的调整可以处理粗粒或更高温度的物料。
