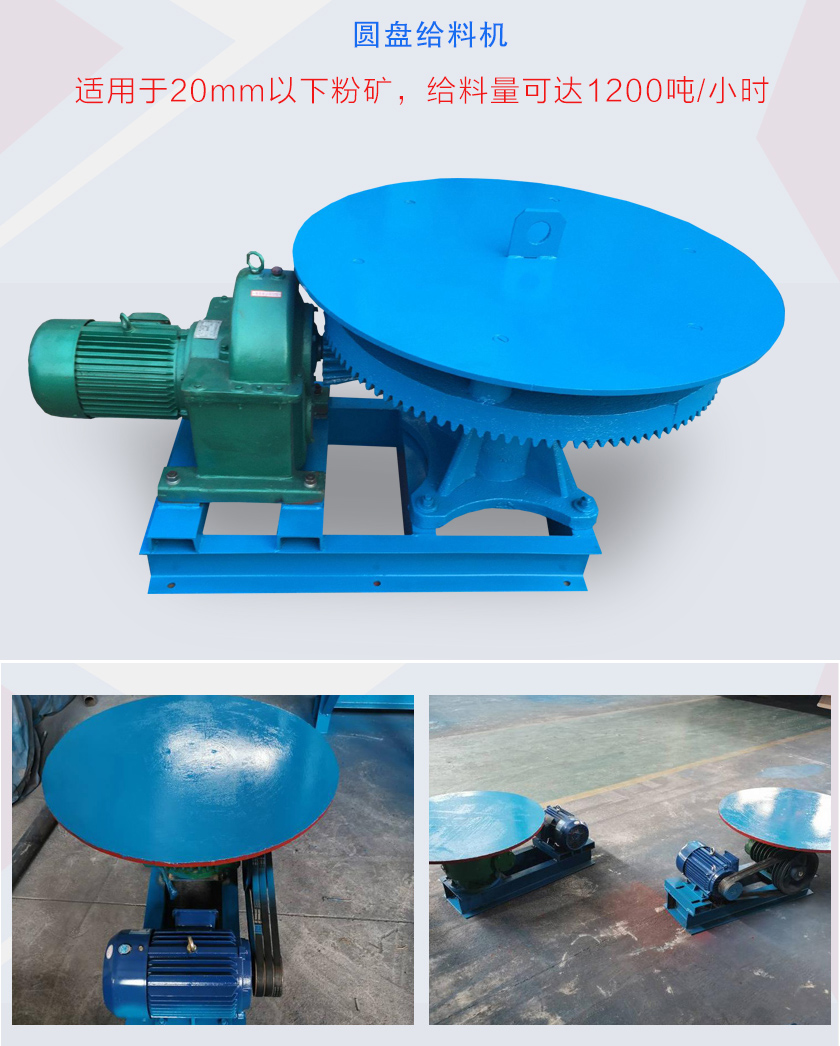

圆盘给料机可分为座式和吊式两种形式,可做成封闭或者敞开式,适用于20mm以下粉矿的连续给料,圆盘给料机给料量可达1200吨/小时,可根据用户要求调节喂料量,大汉圆盘给料机厂家直销,价格便宜,欢迎用户咨询.
给料粒度：20mm以下 给料量：1200吨/时
全国统一销售热线
免费获取报价

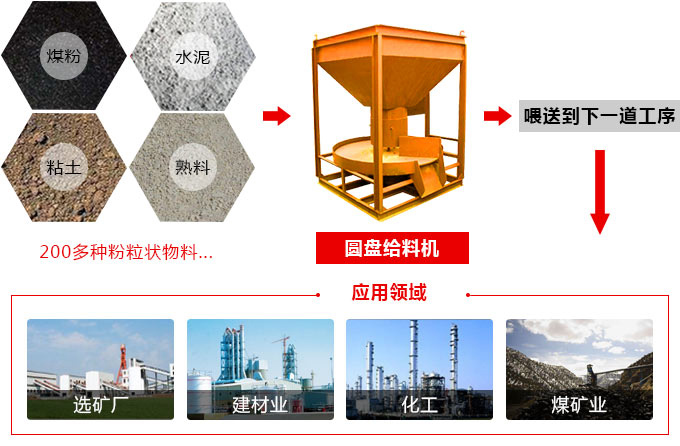

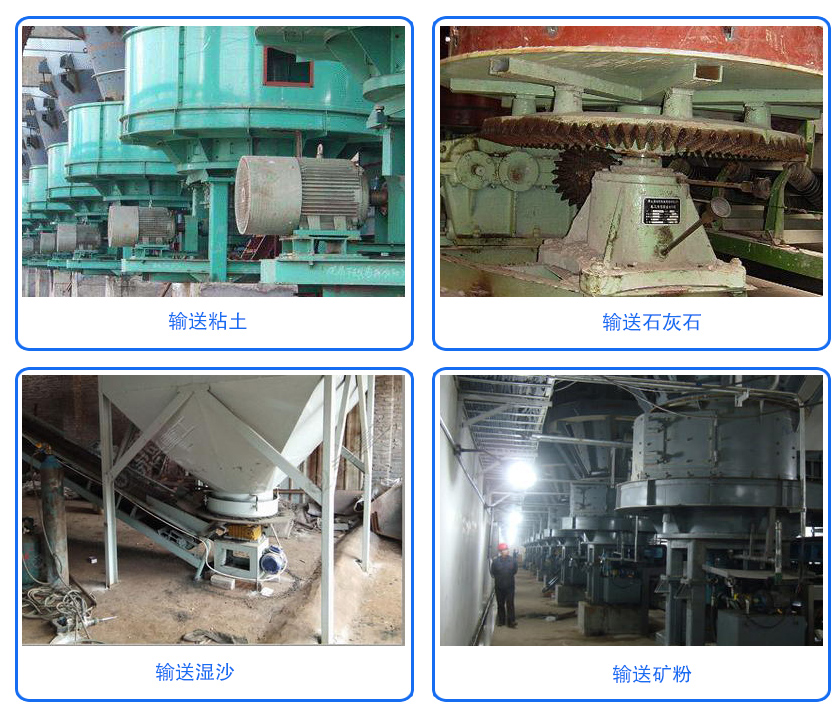

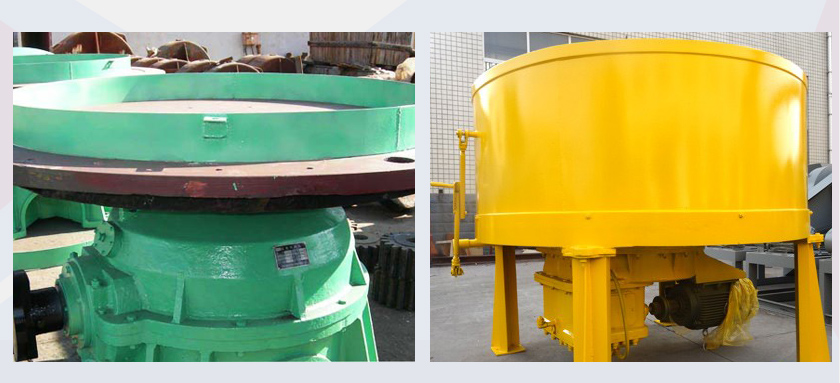

圆盘给料机也叫圆盘给矿机，主要供给选煤、选矿、烧结、电力、建材等行业中，装载运物料机上的一种附属机械作为运输机给料之用。
圆盘给料机壳得为吊式和座式，可做成封闭或者敞开式，有轻型和重型之分，是常用的中选矿用给料设备。圆盘给料机是容积式计量的给料设备，适用于各种非粘性物料，不适用于流动性好的粉状物料，物料粒度一般不大于50mm。
圆盘给料机根据不同的工作原理和用途可分为多种型号。常见的分类包括振动式圆盘给料机、旋转式圆盘给料机和气力式圆盘给料机。振动式圆盘给料机通过振动将物料向前输送；旋转式圆盘给料机通过旋转盘面将物料送出；气力式圆盘给料机则利用气流将物料输送至出料口。不同型号的圆盘给料机适用于不同的物料特性和生产需求，可根据具体情况选择合适的型号。
1、按安装类型分：吊式D和座式R。
2、按给料方式分：敞开式K和封闭式B。
3、按驱动电机分：Y系列异步电动机、YCT系列电磁调速电动机和Z2系列直流电动机。
4、按减速器与圆盘主体相对位置不同分：Ⅰ型(右传动)和Ⅱ型(左传动)。

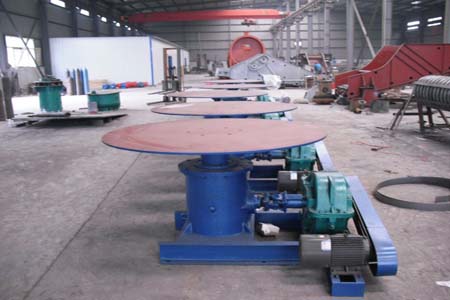

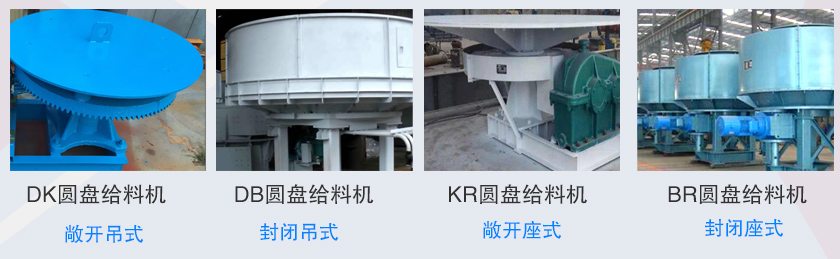

5、圆盘给料机常用型号：敞开吊式DK、封闭吊式DB、敞开座式KR、封闭座式BR。
本机分敞开吊式（DK）、封闭吊式（DB）、敞开座式（KR）、封闭座式（BR）。采用电机分交流电机和调速电机，当采用调速电机应补差价。（KR无调速电机）。圆盘给料机上钢板盘（情板）其材料分三种有45Mn2\Mn\钢板料“G”、辉绿岩情板“H”，注明何种形式。（KR传动形式仅有一种)

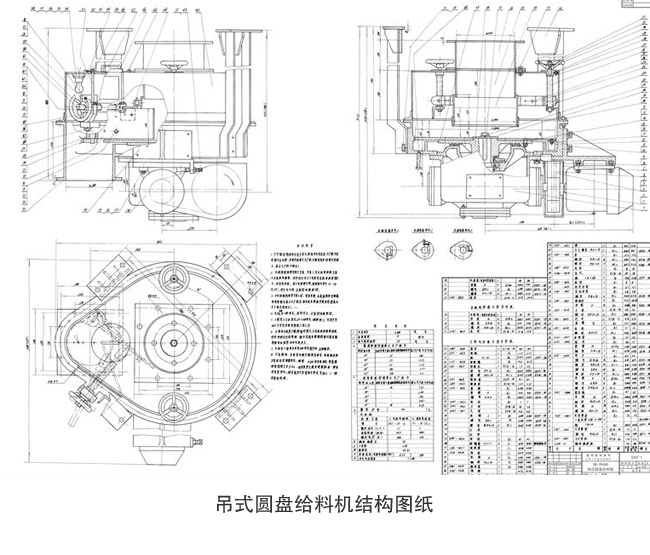

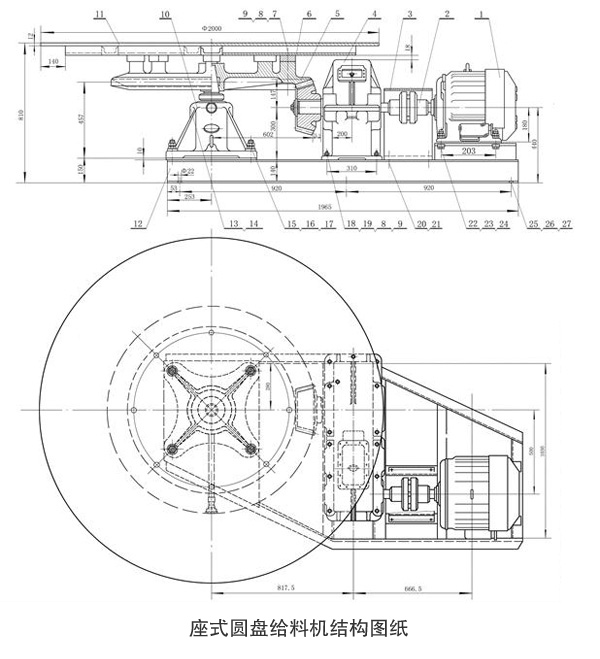

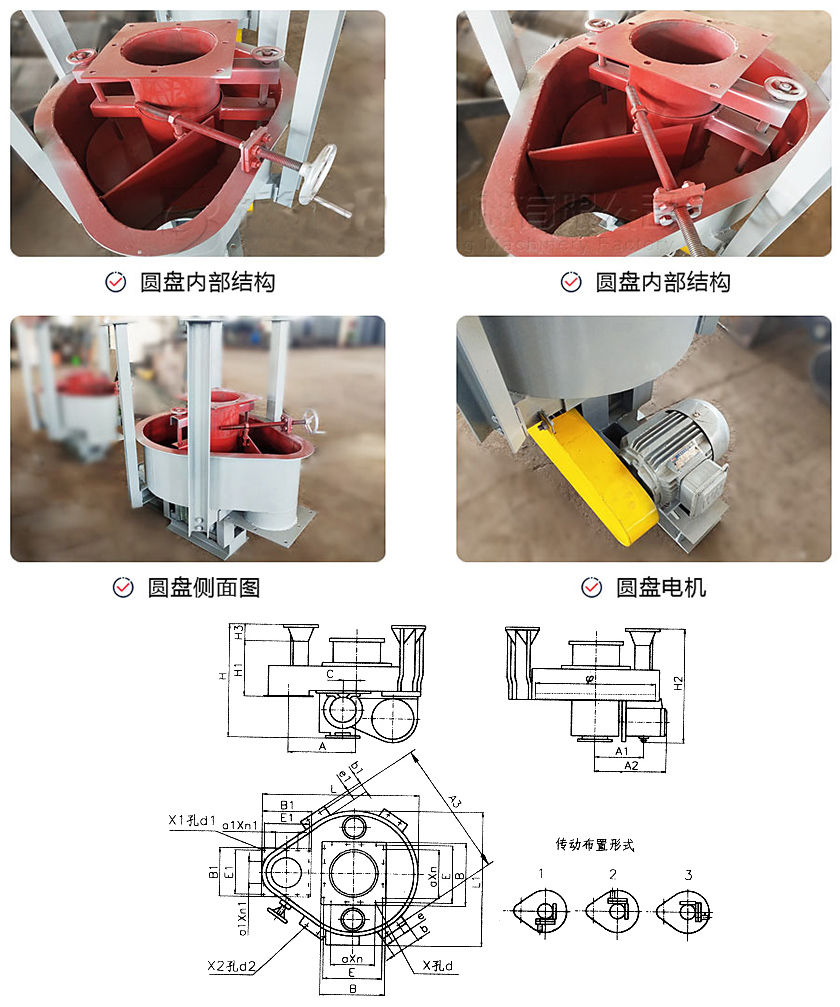

圆盘给料机主要由电动机、减速器、圆盘、衬板、下料套筒、刮料板、挡料圈、机架等组成。
电动机：有Y系列异步电动机、YCT系列电磁调速电动机和Z2系列直流电动机3种类型。
减速器：由一级螺旋臭臭泥减速和两级行星减速装置组合而成，齿轮、齿轴等主要零件材料为高强度低碳合金钢，采用渗碳、淬或、磨齿等制造工艺，承载能力强，传动效率高。
圆盘：圆盘中心与料仓中心允许偏差≤5mm，圆盘表面必须水平，圆盘和下料套筒间隙保证在25～30mm范围内。
衬板：主要材质有ZG40Mn2锰钢衬板(代号Mn)、辉绿岩衬板(代号H)和钢板料盘(代号G)等三种。
下料套筒：内壁设有衬板，衬板为耐磨16Mn钢板制成，用埋头螺栓固定。
刮料板：由普通碳钢制成，并衬有耐磨16Mn衬板，安装角度可以调整，用螺栓固定，它与圆盘盘面的间隙也可适当调整(15～25mm)。
挡料圈：有钢板及型材组焊而成。

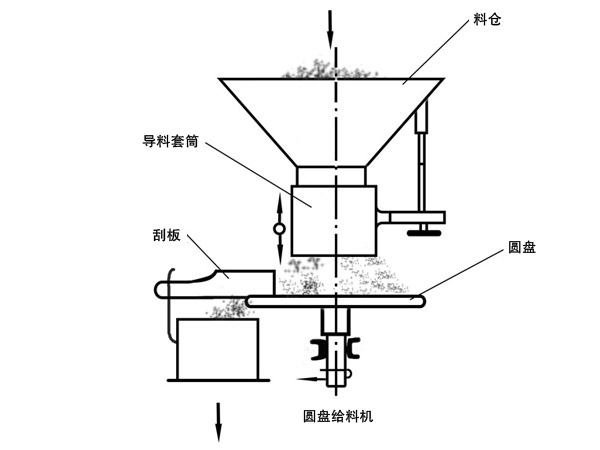

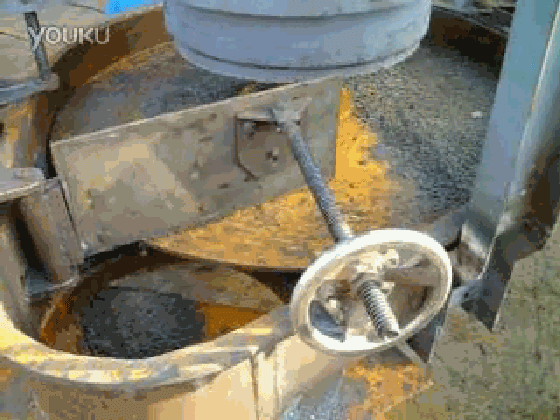

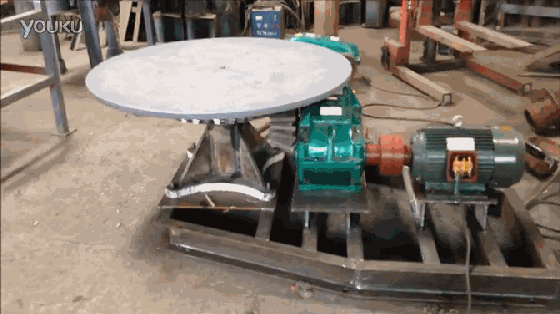

工作原理：散状物料从料斗装入受料筒中，物料没受料筒壁借本身自重堆积在圆盘上，用调节螺栓调整套筒与圆盘之间的间隙，可以控制物料在圆盘上的自然堆角。圆盘转动时，物料被圆盘上的卸料刀均匀地刮到圆盘外下落，这样随着圆盘转动，物料便由卸料刀均匀刮入接料斗中。圆盘连续运转，就完成了均匀的给料操作。调整卸料刀与圆盘之间的间隙，也可以控制给料量的多少。工作时，电动机通过皮带轮带动装在蜗杆减速器上的圆盘转动。
| 型号 | 圆盘直径 | 生产能力m3/h | 圆盘转数r/min | 物料粒度mm | 安装形式 | 减速机 | 电动机 | 重量Kg | 外形尺寸 长*宽*高 |
||
| 型号 | 速比 | 型号 | 功率 | ||||||||
| DK6 | 600 | 0.6-3.9 | 8 | 25 | 敞开吊式 | 5308-01 | 53 | Y90L-6 | 1.1 | 403 | 855*960*925 |
| JZTY21-6 | |||||||||||
| DK8 | 800 | 1.4-7.6 | 8 | 30 | 敞开吊式 | 5308-1-0 | 53 | Y90L-6 | 1.1 | 555 | 1085*1089*1520 |
| JZTY21-4 | |||||||||||
| DK10 | 1000 | 2.5-16.7 | 7.5 | 40 | - | 5312-01 | 52 | Y100L-6 | 1.5 | 827 | 1350*1350*1427 |
| JYTY22-4 | |||||||||||
| DK13 | 1300 | 4.2-27.9 | 6.5 | 50 | - | 5316-01 | 54 | Y132S-6 | 3 | 1150 | 1735*1516*1427 |
| JZTY32-4 | |||||||||||
| DK16 | 1600 | 7-18.6 | 6 | 60 | - | 5319-01 | 62 | Y132M1-6 | 4 | 2125 | 2115-2050*1535 |
| JYTY41-4 | |||||||||||
| DK18 | 1800 | 9.2-60 | 5 | 70 | - | 5322-01 | 62 | Y132M2-6 | 5.5 | 2900 | 2365*2030*1963 |
| JZTY42-4 | |||||||||||
| DK20 | 2000 | 13.6-38 | 5 | 80 | - | 5322-01 | 62 | Y132M2-6 | 5.5 | 3140 | 2620*2150*2165 |
| JZTY42-4 | |||||||||||
| DB6 | 600 | 0.6-3.9 | 8 | 25 | 封闭吊式 | 5308-01 | 53 | Y90L-6 | 1.1 | 490 | 855*980*1052 |
| JZTY21-4 | |||||||||||
| DB8 | 800 | 1.1-7.6 | 8 | 30 | - | 5308-1-0 | 52 | Y90L-6 | 1.1 | 597 | 1085*1089*1152 |
| JZTY21-4 | |||||||||||
| DB10 | 1000 | 2.5-16.7 | 7.5 | 40 | - | 5212-01 | 52 | Y100L-6 | 1.5 | 906 | 1263*1350*1237 |
| JZTY22-4 | |||||||||||
| DB13 | 1300 | 4.2-27 | 6.5 | 50 | - | 5316-01 | 54 | Y132S-6 | 3 | 1240 | 1516*1735*1597 |
| JZTY32-4 | |||||||||||
| KR10 | 1000 | 0-14 | 7.5 | 40 | 敞开座式 | TZQ350 | 31.5 | Y112M-6 | 2.2 | 740 | 720*1430*650 |
| KR15 | 1500 | 0-25 | 7.5 | 55 | - | JZQ400 | 31.5 | Y132M2-6 | 5.5 | 1280 | 920*1750*720 |
| KR17 | 1700 | 0-50 | 7.5 | 60 | - | JZQ400-Ⅲ-1Y | 31.5 | Y132M2-6 | 5.5 | 1320 | 920*1750*720 |
| KR20 | 2000 | 0-100 | 7.5 | 80 | - | JZQ500-Ⅲ-1Y | 31.5 | Y160L-6 | 11 | 1754 | 1030*1965*810 |
| BR10 | 1000 | 0-13 | 6.3 | 50 | 封闭座式 | ZS50-8-ⅠⅡ | 63 | Y132S-6 | 3 | 1223 | 1932*1520*895 |
| BR15 | 1500 | 0-30 | 6.3 | 50 | - | ZS75-3-ⅠⅡ | 63 | Y160M-6 | 7.5 | 2710 | 2841*1920*1122 |
| BR20 | 2000 | 0-80 | 4.79 | 50 | - | BR20-2 | 87 | Y160L-6 | 11 | 5234 | 3374*2016*1122 |
| JZTY61-4 | 15 | ||||||||||
| BR25 | 2500 | 0-120 | 4.72 | 50 | - | BR25-2 | 88.2 | Y200L1-6 | 18.5 | 7747 | 3790*2500*1122 |
| JZTY71-4 | 22 | ||||||||||
| BR30 | 3000 | 180 | 3.1 | 20 | - | BR30-2 | 128.87 | Y200L2-6 | 22 | 1335 | 4600*2958*1420 |
